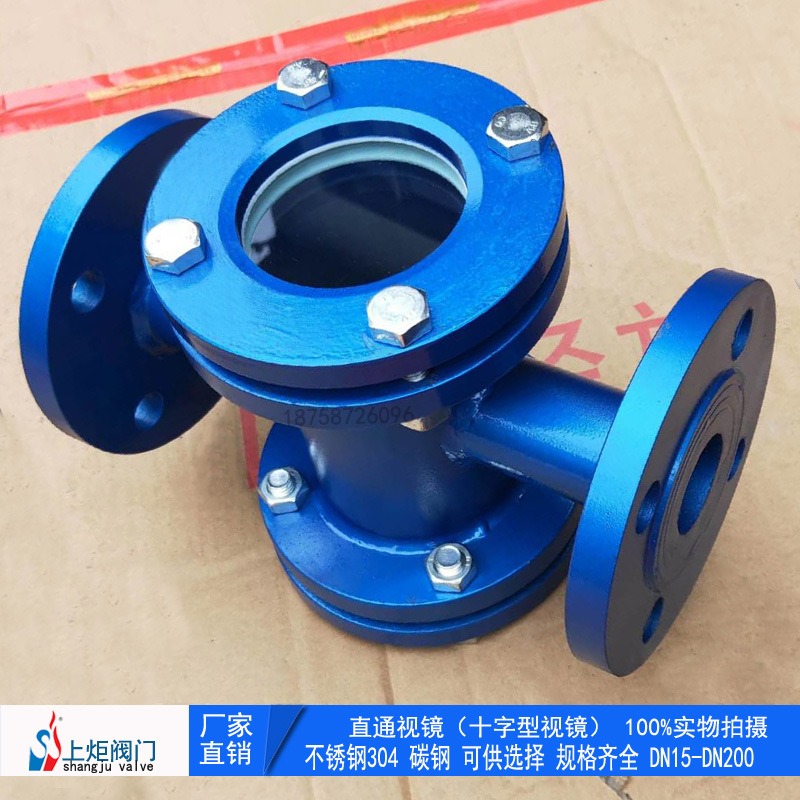

碳鋼直通視鏡，是碳鋼視鏡的一種規格。具有安裝尺寸小，而且驅動力矩小，操作簡便、迅速，并且還同時具有良好的流量調節功能和關閉密封特性，視鏡在大中口徑、中低壓力的使用領域，它是主導的視鏡形式。

碳鋼直通視鏡參數：

主要用途：用于排液或受槽前的回流,冷卻水等液體管路上以觀察液體流動情況。

閥體材料：有碳鋼、碳鋼、襯膠、襯氟等多種。

公稱壓力范圍：有2.5、6公斤/厘米兩種。

工作溫度：金屬≤200℃，塑料≤80℃，允許急變溫度80℃

公稱直徑：DN15~DN150碳鋼直通視鏡的工作原理及其相關知識

主要用途：本視鏡可用于溫度高，腐蝕性強、易中毒、危險性較大，易結晶的化工塔器中，以保證其安全生產。

碳鋼直通視鏡的結構：

碳鋼視鏡主要由視鏡底板、視鏡玻璃、閥門組件等組成。本類閥門在管道中一般應當水平安裝。

尿素生產過程中，在帶視鏡的中低壓塔器內，由于工作溫度高，液體腐蝕性強的特點，容易造成液面計視鏡玻璃損壞，視鏡底板變形，而且在安裝視鏡玻璃過程中，有時因受力不均勻，易造成視鏡玻璃破裂。如果沒有及時發現，開車后必然發生泄漏，這時就必須全系統停車進行熱洗更換。這樣不但給系統長周期安全運行帶來困難，而且嚴重影響尿素生產的效率。

根據尿素生產過程中“液體受溫度影響易結晶”這一特點，結合各類截止閥，保溫閥使用特點，經過長期的觀察、摸索和思考，設計出利用視鏡底板為閥體，在底板上、下進液處各加一閥門進行控制，在視鏡底板上安裝視鏡玻璃液位計，周圍通保溫蒸汽保溫，以防止液體降溫結晶形成假液位。視鏡底板焊接到塔類容器上，利用塔體的熱量提高視鏡底板的溫度，進一步防止液體結晶。如果視鏡泄漏或視鏡玻璃損壞，可先關閉底板上的閥門，這樣既起到不停車就可更換視鏡玻璃的目的，又能夠保證生產的正常進行，而且操作人員的人身安全及工作環境安全也得到了保障。
